eW Flex Micro (イーダブリュー フレックス マイクロ)

< 2015年7月発売 >

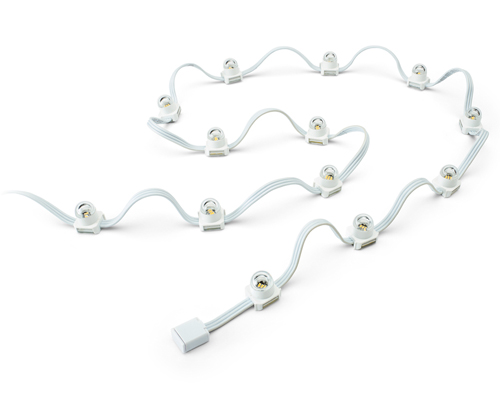

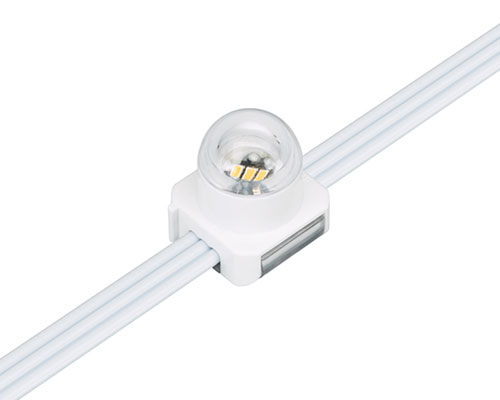

50個の発光部が連なったストリングタイプ(ひも状)の白色LEDライト。
多数を配置して面を構成すると、映像を流す演出に用いることができます。
光源を直接見せて輝度を生かす手法に適しています。

● 屋外使用が可能
● 1本に発光部が50個
● コントローラーを用いると強弱や動きの表現が可能
● 発光部を個別に制御することが可能
● レンズは、クリアフラットと乳白ドームの2種類
● 発光部のピッチ(間隔)は、100mmと300mmの2種類
● 本体とケーブルの色は、白と黒の2種類

特注対応
ノードピッチ: 51~610mm
ノード数: 5~60個

別売品 【現行
の組み合わせ】
コントロールモジュール(データ供給)CM-150 CA 24V
  DINレール仕様(型番: DS-CM150-24-DIN-01)
  Surface Mount仕様(型番: DS-CM150-24-SUR-01)
パワーサプライ(電源24V)出力 60W/150W/240W /320W/600W
専用リードケーブル
 【DINレール専用】
  50フィート 15m (型番: CB-CM150-4W-DIN-50)
  100フィート 30m (型番: CB-CM150-4W-DIN-100)
 【Surface Mount専用】
  50フィート 15m (型番: CB-CM150-4W-SUR-50)
  100フィート 30m (型番: CB-CM150-4W-SUR-100)
コントローラー

別売品 【旧タイプの組み合わせ】

パワー/データサプライ  PDS-60ca 24V
専用リードケーブル  仕様図(PDF) CB-FLX-xx.pdf
  7.6m (型番 CB-FLX-25)販売終了
  15m (型番 CB-FLX-50)
  30m (型番 CB-FLX-100)
コントローラー

オプション
取付クリップ (50個入、白・黒) 型番: ADP-MC-FLX-50-WH/BK
取付レール 4フィート (1.2m、白・黒) 型番: ADP-MT-FLX-4-WH/BK
---------------------------
更新履歴
2024/02/14  カタログPDF(2024年版)を掲載
2023/09/13  仕様図を更新(更新箇所:取付レールと取付クリップを追記、リードケーブルの種類を「コントロールモジュール用」に)
2022/12/06  仕様欄「色温度」と仕様図を更新(更新箇所:色温度の種類を変更)
2022/06/24  取扱説明書を更新(更新箇所:システム構成例)

商品名
eW Flex Micro (イーダブリュー フレックス マイクロ)
標準価格
お問い合わせください
型番
yy=光源色(最初の2桁)
< 100mmピッチ >
eW-FLX-MC-yy-4-WH-CD-01 (白、クリアドーム)
eW-FLX-MC-yy-4-BK-CD-01 (黒、クリアドーム)
eW-FLX-MC-yy-4-WH-TD-01 (白、乳白ドーム)
eW-FLX-MC-yy-4-BK-TD-01 (黒、乳白ドーム)
< 300mmピッチ >
eW-FLX-MC-yy-12-WH-CD-01 (白、クリアドーム)
eW-FLX-MC-yy-12-BK-CD-01 (黒、クリアドーム)
eW-FLX-MC-yy-12-WH-TD-01 (白、乳白ドーム)
eW-FLX-MC-yy-12-BK-TD-01 (黒、乳白ドーム)
光源
高輝度LED
定格
入力電圧 DC24V, 消費電力 25W (1本あたりLEDノード50個付き)
質量
381g (100mmピッチ) / 0.7kg (300mmピッチ)
材質
本体・カバー: ポリカーボネート、 ケーブル: ポリ塩化ビニル
ビーム角
視野角 105度(クリアドーム), 165度(乳白ドーム)
全光束
1ノードあたり 25.7 lm(クリア, 2700K), 27.8 lm(クリア, 4000K), 17.5 lm(乳白, 2700K), 18.2 lm(乳白, 4000K)
使用環境条件
温度 -5度 ~ 35度、湿度 0% ~ 95%、結露なし
屋外使用可能 (保護等級 IP66)
色温度
2700K, 3000K(特注対応), 4000K
